Thước cặp cơ khí Mitutoyo 530-109 (0-300mm)

Giới thiệu Thước cặp cơ khí Mitutoyo 530-109 0-300mm

Thước cặp cơ khí Mitutoyo 530-109 là thước cặp du xích hệ mét có khoảng đo 0–300mm, độ chia 0,05mm và độ chính xác ±0,08mm, phù hợp cho các công việc đo kiểm kích thước trong cơ khí, gia công, sửa chữa và kiểm tra chi tiết.

Model 530-109 có thể thực hiện nhiều phép đo cơ bản trên cùng một dụng cụ như đo ngoài, đo trong, đo bậc và đo chiều sâu. Đây là lựa chọn phù hợp khi cần một thước cặp cơ khí có dải đo lớn hơn các model 150mm hoặc 200mm thông dụng.

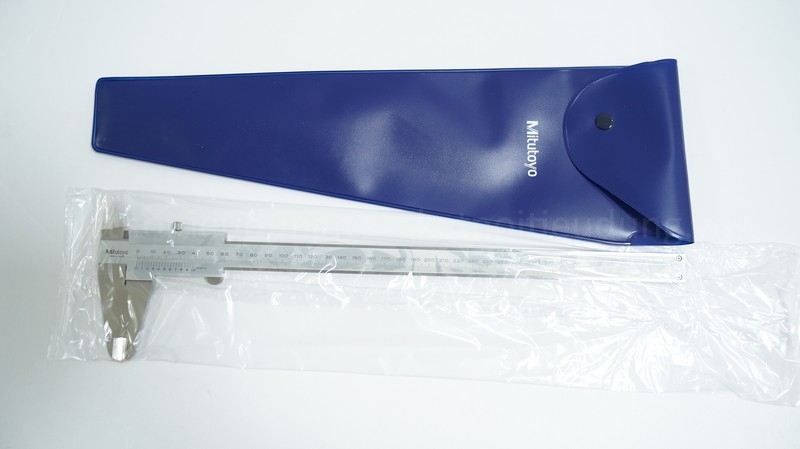

Thước cặp cơ khí Mitutoyo 530-109 0-300mm nguyên bao bọc cùng bao da bảo vệ Mitutoyo

Giới thiệu thương hiệu Mitutoyo

Mitutoyo là thương hiệu Nhật Bản chuyên về thiết bị đo lường chính xác, cung cấp nhiều dòng sản phẩm như thước cặp, panme, đồng hồ so và các hệ thống đo kiểm phục vụ cơ khí và sản xuất công nghiệp.

Dòng thước cặp cơ khí Series 530 của Mitutoyo sử dụng cơ cấu đọc du xích truyền thống, không phụ thuộc pin và phù hợp với các môi trường làm việc cần dụng cụ đo đơn giản, bền và dễ bảo quản.

Mitutoyo 530-109 đo được những gì?

Thước có thể sử dụng cho các phép đo phổ biến gồm:

• Đo kích thước ngoài của chi tiết.

• Đo đường kính ngoài của trục.

• Đo đường kính trong hoặc khe bên trong.

• Đo chiều sâu lỗ, rãnh.

• Đo bậc hoặc chênh lệch cao độ.

• Kiểm tra kích thước chi tiết gia công.

• Đo vật liệu, linh kiện và chi tiết cơ khí đến 300mm.

Với dải đo 300mm, model này phù hợp hơn khi chi tiết vượt quá khả năng của thước cặp 150mm hoặc 200mm.

Điểm đáng chú ý của Mitutoyo 530-109

Khoảng đo 0–300mm

Mitutoyo 530-109 có dải đo từ 0 đến 300mm.

Dải đo này phù hợp với các chi tiết cơ khí có kích thước trung bình, chẳng hạn trục, bạc, chi tiết tiện, chi tiết phay, đồ gá hoặc linh kiện có chiều dài lớn hơn 150–200mm.

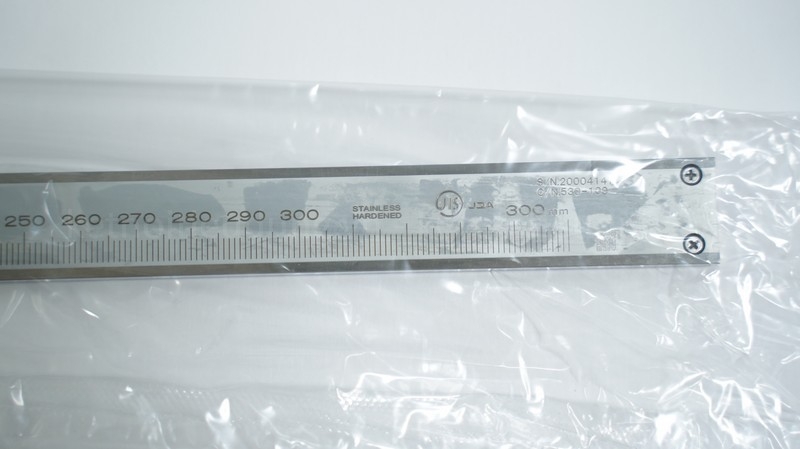

Thang đo chính phía đuôi thước thể hiện dải đo tối đa 300mm cùng ký hiệu chất liệu Stainless Hardened

Độ chia 0,05mm

Thước sử dụng du xích cơ khí với độ chia 0,05mm.

Điều này có nghĩa người dùng có thể đọc giá trị đo theo bước 0,05mm khi vạch trên du xích trùng với thang chính.

Với các công việc cơ khí thông thường cần kiểm tra kích thước nhanh và không yêu cầu độ phân giải 0,01mm như thước điện tử, mức 0,05mm là phù hợp và dễ đọc.

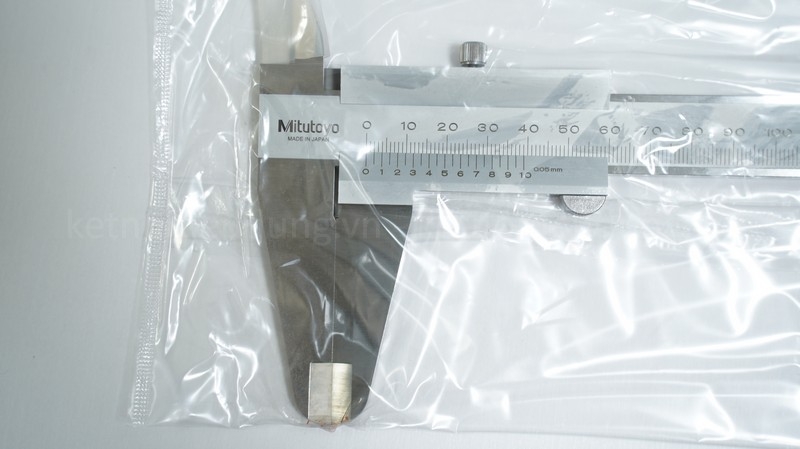

Cận cảnh thang du xích với độ chia 0,05mm và logo Mitutoyo Made in Japan

Độ chính xác ±0,08mm

Mitutoyo công bố độ chính xác của model 530-109 ở mức ±0,08mm.

Cần phân biệt rõ:

• Độ chia 0,05mm là mức nhỏ nhất có thể đọc trên thang.

• Độ chính xác ±0,08mm là sai số cho phép của phép đo theo thông số nhà sản xuất.

Hai thông số này không đồng nghĩa với nhau.

Đo ngoài, đo trong, đo bậc và đo sâu

Thước có đầy đủ các bộ phận cần thiết để thực hiện nhiều dạng đo:

• Hàm lớn để đo ngoài.

• Hàm nhỏ để đo trong.

• Mép thước để đo bậc.

• Thanh đo sâu để kiểm tra chiều sâu lỗ hoặc rãnh.

Nhờ đó, một dụng cụ có thể xử lý nhiều nhu cầu đo kiểm cơ bản trong xưởng.

Thước cơ khí không phụ thuộc pin

Khác với thước cặp điện tử, Mitutoyo 530-109 đọc kết quả hoàn toàn bằng cơ cấu du xích.

Ưu điểm của kiểu thiết kế này là:

• Không cần pin.

• Không lo hết pin giữa ca làm việc.

• Có thể sử dụng lâu dài nếu được vệ sinh và bảo quản đúng cách.

• Phù hợp với người đã quen đọc thước cơ khí.

Đổi lại, người dùng cần đọc đúng vạch du xích để tránh sai số do thao tác.

Mitutoyo 530-109 phù hợp với ai?

Sản phẩm phù hợp với:

• Thợ cơ khí.

• Xưởng tiện, phay.

• Kỹ thuật viên bảo trì.

• Nhân viên QC cơ bản.

• Xưởng chế tạo máy.

• Ngành nhôm kính, gỗ và nhựa.

• Người cần thước cặp cơ khí dải đo 300mm.

Nếu cần đọc nhanh hơn hoặc yêu cầu độ phân giải nhỏ hơn, có thể cân nhắc thước cặp điện tử hoặc model Mitutoyo có độ chia 0,02mm.

Cách đọc Thước cặp Mitutoyo 530-109

Trước khi đo, đóng hai hàm thước và kiểm tra điểm 0 của thang chính và du xích có trùng nhau hay không.

Kẹp chi tiết bằng lực vừa đủ, không bóp quá mạnh vì có thể làm sai kết quả hoặc làm biến dạng chi tiết mềm.

Đọc phần nguyên trên thang chính tại vị trí ngay trước vạch 0 của du xích.

Sau đó tìm vạch trên du xích trùng chính xác nhất với một vạch của thang chính.

Lấy số thứ tự vạch trùng nhân với 0,05mm, rồi cộng vào giá trị thang chính.

Ví dụ, nếu thang chính đọc được 25mm và vạch thứ 6 trên du xích trùng nhau thì:

25 + (6 × 0,05) = 25,30mm.

Hướng dẫn sử dụng và bảo quản

• Lau sạch bề mặt đo và chi tiết trước khi đo để tránh bụi hoặc phoi kim loại làm sai kết quả.

• Mở hàm thước lớn hơn kích thước chi tiết, sau đó đưa thước vào và trượt nhẹ đến khi hai mặt đo tiếp xúc đều.

• Giữ thước vuông với chi tiết để hạn chế sai số do nghiêng.

• Sau khi đo xong, lau sạch thước và cất trong hộp bảo quản.

• Không dùng thước cặp như dụng cụ vạch dấu mạnh, kẹp hoặc nạy chi tiết.

Tips sử dụng thực tế

• Luôn kiểm tra điểm 0 trước khi bắt đầu đo.

• Không bóp hàm đo quá mạnh.

• Đọc thước ở góc nhìn vuông để tránh sai số thị sai.

• Không để thước chung với dụng cụ dễ va đập hoặc sinh phoi kim loại.

Mua Thước cặp cơ khí Mitutoyo 530-109 chính hãng tại Kết Nối Tiêu Dùng

Mitutoyo 530-109 phù hợp cho người cần một thước cặp cơ khí có dải đo rộng 0–300mm, độ chia 0,05mm và khả năng đo đa dạng trong công việc cơ khí, gia công và kiểm tra kích thước.
