Hàn mạch điện tử là kỹ thuật cơ bản nhưng để có một mối hàn chuẩn, bóng đẹp và đảm bảo linh kiện không bị hỏng thì không phải ai cũng nắm rõ. Bài viết này sẽ không đi sâu vào lý thuyết phức tạp, mà tập trung chia sẻ cho anh em những kiến thức thực tế về cách chọn vật tư, thiết lập nhiệt độ, cách hàn mạch an toàn cũng như kinh nghiệm bảo quản máy hàn để kéo dài tuổi thọ thiết bị.
Key Takeaways (Tóm Tắt Điểm Cốt Lõi)
Tỷ lệ thiếc hàn tối ưu: Chọn thiếc 63% Sn / 37% Pb (hợp kim Eutectic) cho mối hàn bóng đẹp và bám dính tốt nhất.
Chọn đúng loại máy hàn: Dùng máy hàn nung (dạng bút/trạm) cho IC, cảm biến và linh kiện nhạy cảm. Không dùng máy hàn xung vì xung từ tính có thể làm hỏng IC.
Cài đặt nhiệt độ chuẩn: Kiểm soát dải nhiệt từ 240°C – 280°C (SMD/IC: 240–260°C; linh kiện cắm: 260°C; chân cắm lớn: 280°C) để tránh cháy bo mạch hoặc bong chân pad.
Quy trình hàn đúng chuẩn: Chạm mỏ hàn gia nhiệt chân linh kiện và pad trước - Đưa dây thiếc vào cho tan chảy tự nhiên - Rút dây thiếc ra trước, sau đó rút mỏ hàn dứt khoát.
Mẹo kéo dài tuổi thọ mũi hàn: Luôn mạ (tráng thiếc) lại đầu mũi mỏ hàn trước và sau khi sử dụng để chống oxy hóa, xỉ đen và tăng khả năng bám thiếc.
Bảo vệ sức khỏe: Luôn hàn ở nơi thoáng khí, trang bị quạt hút khói (tránh hít khói nhựa thông/chì), găng tay, kính bảo hộ và gác mỏ hàn lên kệ cố định khi không thao tác.
Phân loại các vật tư và thiết bị hàn mạch cơ bản
Để bắt đầu công việc, anh em cần hiểu rõ các công cụ và vật tư mình đang sử dụng.
1. Thiếc hàn và chì hàn
Mặc dù thường gọi chung là "thiếc hàn", nhưng hợp kim chúng ta sử dụng hàng ngày chủ yếu bao gồm Thiếc (Sn) và Chì (Pb). Các dòng thiếc hàn cao cấp sẽ được pha thêm Bạc (Ag) và Đồng (Cu).
.jpg)

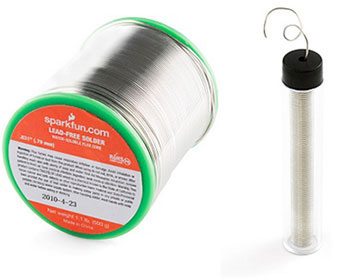

Chì hàn
Hiện nay trên thị trường, thiếc hàn được chia thành các loại phổ biến sau:
Về hình dáng, thiếc hàn thường ở 3 dạng: Thiếc thanh (Solder bar), Thiếc dây (Solder wire) và Thiếc kem (Solder paste).
Mẹo thực tế cho anh em khi đi mua thiếc hàn:
Hãy mang theo một chiếc bật lửa và hơ nóng chảy một đoạn nhỏ dây thiếc. Nếu thiếc nóng chảy rơi xuống tạo thành hạt tròn, bóng nhẵn như bi sắt và khi nguội cầm vê không bị đen tay thì đó là thiếc tốt. Ngược lại, nếu hạt thiếc sần sùi và làm đen tay, loại thiếc đó chứa quá nhiều chì, chất lượng kém.
Máy hàn điện tử Inverter Hồng Ký HK TIG 200E
2. Chất trợ hàn (Flux) và mỡ hàn
Chất trợ hàn: Thường được tích hợp sẵn bên trong lõi của dây thiếc hoặc trộn lẫn trong thiếc kem. Nó chứa một phần axit nhẹ giúp làm sạch bề mặt mạch, chống oxy hóa, từ đó làm cho mối hàn bóng bẩy.
Mỡ hàn / Nhựa thông: Dùng thêm bên ngoài để làm sạch mối hàn, giảm sức căng bề mặt của thiếc, giúp thiếc bám vào chân linh kiện mịn màng hơn.
Mẹo tự chế: Anh em có thể đập vụn nhựa thông, ngâm vào dung dịch aceton hoặc xăng và khuấy đều đến khi tan hết tạo thành dung dịch màu vàng sậm. Quét dung dịch này lên bản mạch trước khi hàn sẽ chống oxy hóa và giúp hàn cực kỳ dễ dàng. Nên pha lượng nhỏ dùng dần để tránh bay hơi.
3. Máy hàn và mũi hàn
Trên thị trường hiện có nhiều thương hiệu phổ biến (như máy hàn Hồng Ký, Jasic...). Đối với sinh viên hoặc người làm điện tử, có 2 dòng máy cơ bản:
Máy hàn xung (dạng súng): Gia nhiệt bằng xung điện xoay chiều dòng lớn. Công suất cao, lên nhiệt rất nhanh.
Máy hàn nung (dạng bút/trạm hàn): Gia nhiệt bằng lõi mayxo. Thời gian chờ nóng lâu hơn nhưng nhiệt độ ổn định.
Lưu ý chọn máy: Khi hàn các linh kiện nhạy cảm như IC, cảm biến, anh em nên dùng máy hàn nung. Máy hàn xung có thể tạo ra xung điện làm chết hoặc hỏng các linh kiện này.
Về mũi hàn, có rất nhiều hình dáng (mũi dao, mũi nhọn) để phục vụ các góc hàn khác nhau. Mũi hàn tốt thường được mạ sẵn (ví dụ mạ Niken) để tăng tuổi thọ.
4. Các phụ kiện hỗ trợ
Đừng quên trang bị thêm: Dây hút thiếc, cây hút thiếc (để gỡ linh kiện), kệ hàn (để cố định tay cầm cho an toàn), bọt biển và bùi nhùi đồng (để làm sạch đầu mũi hàn liên tục).
Phụ kiện đi kèm:
.jpg)

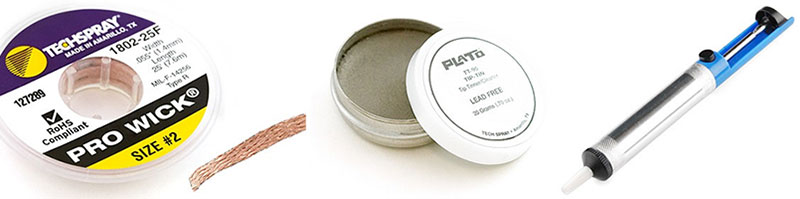

Dây hút thiếc – Mỡ hàn – Cây hút thiếc
Máy hàn, thiếc hàn, chất trợ hàn, mỡ hàn, cây hút thiếc, dây hút thiếc.
.jpg)

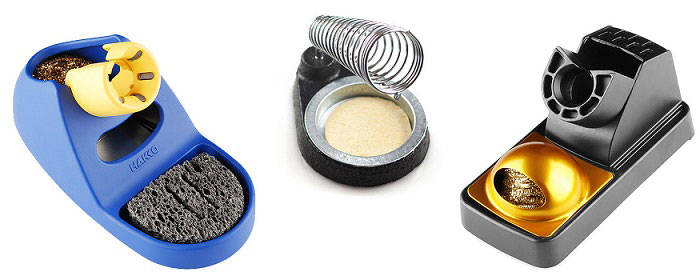

Kệ hàn – bọt biển – bùi nhùi
Nhiệt độ hàn lý tưởng cho từng loại linh kiện
Nhiệt độ là yếu tố quyết định sự thành bại của mối hàn.
Nhiệt độ quá cao: Gây cháy mạch, bong tróc đường mạch in (board mạch) hoặc hỏng linh kiện.
Nhiệt độ quá thấp: Thiếc không đủ độ chảy, bị vỡ vụn hoặc vón cục.
Thiếc hàn thông thường nóng chảy ở mức 200 - 280°C. Do đó, dải nhiệt độ làm việc thực tế cho mỏ hàn rơi vào khoảng 240 - 350°C. Dưới đây là bảng thông số nhiệt độ tham khảo:
Lưu ý: Anh em có thể tùy chỉnh tăng/giảm nhẹ mức nhiệt này tùy thuộc vào chất lượng thiếc và diện tích của vùng cần hàn.
Hướng dẫn cách hàn mạch an toàn, mối hàn đẹp
Để có một mối hàn bóng, chắc chắn, không thừa vón cục cũng không hở lỗ chân pad, anh em thực hiện theo các bước sau:
Cố định chắc chắn vật hàn hoặc bo mạch.
Điều chỉnh nhiệt độ máy hàn phù hợp với loại linh kiện.
Đợi mỏ hàn đủ nhiệt (khi thấy có chút khói bốc lên từ mũi hàn là đạt, giữ nhiệt độ ổn định).
Thêm một chút thiếc mồi lên đầu mũi hàn.
Đặt đầu mũi hàn tiếp xúc đồng thời vào chân linh kiện và vòng đệm (pad) trên bo mạch để truyền nhiệt.
Đưa dây thiếc vào chân linh kiện (gần mũi hàn) với lượng vừa đủ. Để thiếc nóng chảy và tự dàn đều ra chân linh kiện và pad.
Rút dây thiếc ra trước, sau đó rút mũi hàn ra nhanh, dứt khoát.
.jpg)

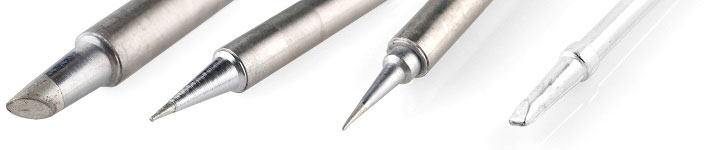

Một số loại mũi hàn
Cách mạ (tráng thiếc) lại đầu mũi hàn
Mũi hàn bị đen, bám xỉ cáu bẩn là do nhiệt độ cao làm cháy chất trợ hàn hoặc do axit ăn mòn. Để mũi hàn bám thiếc tốt và bền hơn, anh em cần tráng thiếc lại trước và sau khi dùng:
Cách làm sạch kỹ: Cạo nhẹ phần xỉ đen (bằng lưỡi dao nhỏ), gia nhiệt mỏ hàn, nhúng vào chất trợ hàn (mỡ hàn/nhựa thông), sau đó đưa dây thiếc vào tráng đều một lớp khoảng 5mm quanh đầu mũi.
Cách làm nhanh: Làm sạch mũi hàn (với bùi nhùi/bọt biển ẩm) -> Quấn dây thiếc quanh đầu mũi khoảng 7mm -> Gia nhiệt vừa đủ để thiếc tan chảy bao bọc lấy mũi hàn.
Sau khi hàn xong toàn bộ mạch, hãy dùng cồn hoặc aceton chải sạch bo mạch, bề mặt sẽ sáng bóng và chuyên nghiệp hơn rất nhiều.
Lưu ý khi sử dụng máy hàn và hàn mạch
Quý khách hàng có thể tham khảo: Máy hàn điện tử HK 200A
Để đảm bảo an toàn tuyệt đối cho thiết bị và đặc biệt là sức khỏe của bản thân, anh em cần lưu ý những vấn đề thực tế sau:
Bảo vệ đường hô hấp: Khói sinh ra khi hàn thực chất là hơi nhựa thông và chất trợ hàn bị đốt nóng. Nếu dùng thiếc kém chất lượng, khói này có thể chứa cả chì. Bắt buộc phải hàn ở nơi thoáng khí hoặc trang bị quạt hút khói hướng ra ngoài. Tránh hít/ngửi trực tiếp khói hàn.
Sử dụng đồ bảo hộ: Nên đeo kính bảo hộ và găng tay để tránh hóa chất, bụi thiếc tiếp xúc với da và bảo vệ mắt khỏi mạt thiếc văng (nếu có).
Phòng chống bỏng: Mũi hàn có nhiệt độ lên tới hàng trăm độ C. Luôn đặt tay hàn vào kệ/giá đỡ khi không thao tác. Chú ý tư thế tay để tránh chạm vào phần kim loại của mỏ hàn.
Bảo vệ thị lực: Khi làm việc với các bo mạch cỡ nhỏ, linh kiện dán li ti, hãy sử dụng kính lúp hoặc kính hiển vi điện tử. Đảm bảo khu vực làm việc có đủ ánh sáng để tránh các tật về mắt.
Đối với máy hàn xung: Cần làm sạch các điểm tiếp xúc vật lý, vặn ốc vít kẹp mũi hàn thật chặt để đảm bảo dẫn điện tốt nhất. Chỉ bóp công tắc khi đã đặt mũi hàn vào vị trí cần hàn, tuyệt đối không bóp công tắc gia nhiệt trước ở ngoài không khí rồi mới đưa vào mạch.
.jpg)

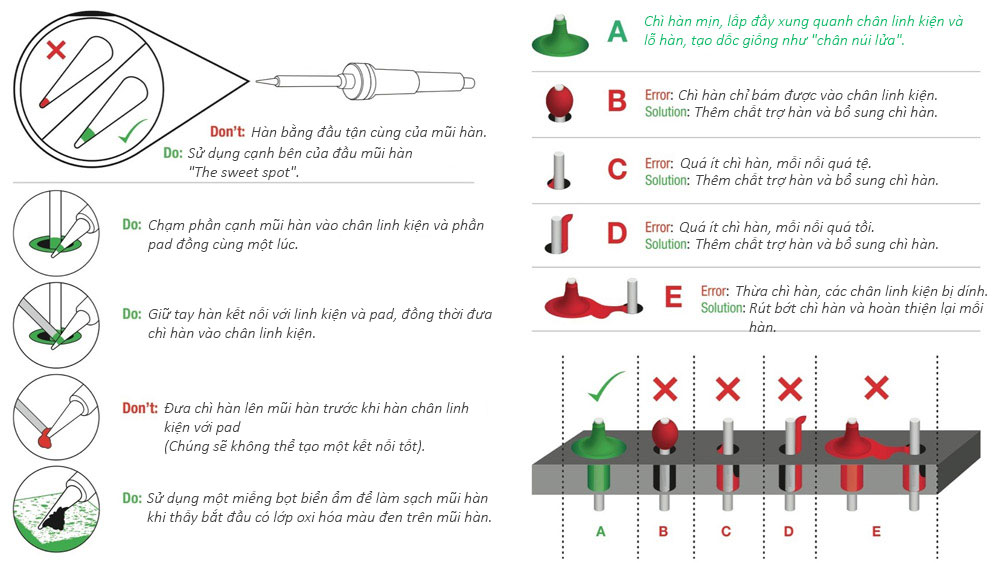

Chú ý khi hàn
Mạ lại đầu mũi hàn mỗi khi mũi hàn bị oxy hóa:
Việc mạ lại đầu mũi hàn trước và sau khi sử dụng giúp tăng tuổi thọ cho mũi hàn, chống oxy hóa và giúp bám thiếc tốt hơn. Việc này là cần thiết cho mọi loại máy hàn.
Trước khi mạ, mũi hàn có xỉ đen, cáu bẩn là do nhiệt cao làm cháy chất trợ hàn (Flux) hoặc do trong chất trợ hàn có thành phần axit khiến ăn mòn đầu mũi hàn. Cần làm sạch bằng cách cạo sạch mũi hàn bằng lưỡi dao nhỏ, sau đó gia nhiệt cho mũi hàn, nhúng mũi hàn vào chất trợ hàn, sau đó đưa thiếc vào làm sao cho thiếc được tráng đều trên mặt mũi hàn khoảng 5mm.
Đơn giản hơn:
.jpg)

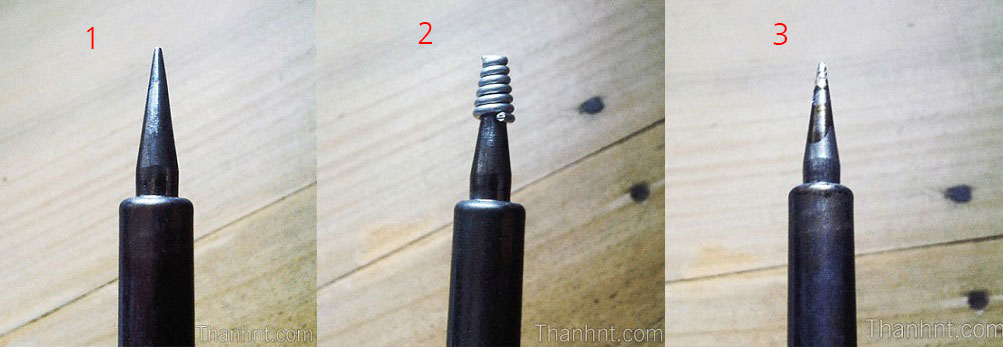

Mạ đầu mũi hàn
