Động cơ điện 3 pha là một trong những loại motor được sử dụng phổ biến trong nhà máy, xưởng cơ khí, dây chuyền sản xuất và nhiều thiết bị công nghiệp như máy bơm, quạt, băng tải, máy nén khí, máy nghiền hay hệ thống nâng hạ. Khi tìm hiểu về động cơ điện 3 pha, người dùng thường quan tâm đến các vấn đề như: động cơ điện 3 pha là gì, cấu tạo động cơ điện gồm những bộ phận nào, có những loại động cơ điện nào, motor 2 pole và 4 pole khác nhau ra sao, motor bao nhiêu HP và cần xem thông số nào trên tem động cơ?
Trên thực tế, hai motor cùng công suất chưa chắc có thể thay thế cho nhau. Điện áp, số cực, tốc độ quay, kiểu lắp, kích thước trục, cấp bảo vệ, hiệu suất và đặc tính tải đều cần được kiểm tra trước khi lựa chọn. Hãy cùng Kết Nối Tiêu Dùng tìm hiểu chi tiết về cấu tạo, nguyên lý, các loại động cơ điện 3 pha và những thông số quan trọng cần biết trước khi mua.
Những nội dung chính
Motor 3 pha vận hành ổn định, phù hợp với nhiều thiết bị và dây chuyền công nghiệp.
Hiểu cách từ trường quay tạo mô-men và làm Rotor quay để dẫn động máy móc.
Số cực càng nhiều thì tốc độ quay càng thấp, trong khi tốc độ thực tế luôn có độ trượt.
Công suất HP/kW không phải tiêu chí duy nhất; điện áp, RPM, kiểu lắp và môi trường cũng cần được đối chiếu.
Đọc đúng nameplate giúp hạn chế chọn sai motor khi thay thế hoặc lắp mới.
Motor chạy nóng, rung, kêu hoặc dòng điện tăng bất thường cần được kiểm tra kịp thời.
Kết Nối Tiêu Dùng hỗ trợ tư vấn motor dựa trên thông số và nhu cầu sử dụng thực tế.
Động cơ điện 3 pha là gì?
Động cơ điện 3 pha là loại động cơ sử dụng nguồn điện xoay chiều 3 pha để tạo ra chuyển động quay, thường được ứng dụng để dẫn động máy bơm, quạt, máy nén, băng tải, máy công cụ và nhiều loại thiết bị công nghiệp khác.So với động cơ 1 pha, motor 3 pha tạo ra từ trường quay tự nhiên trong Stator, giúp động cơ khởi động và vận hành ổn định hơn trong các hệ thống sử dụng nguồn điện 3 pha.
Trong thực tế, khi tìm mua hoặc thay thế động cơ điện 3 pha, người dùng không nên chỉ dựa vào công suất HP/kW. Các thông số như điện áp, tần số, số cực, tốc độ RPM, kiểu lắp, kích thước trục, cấp bảo vệ IP và chế độ làm việc cũng cần được đối chiếu.

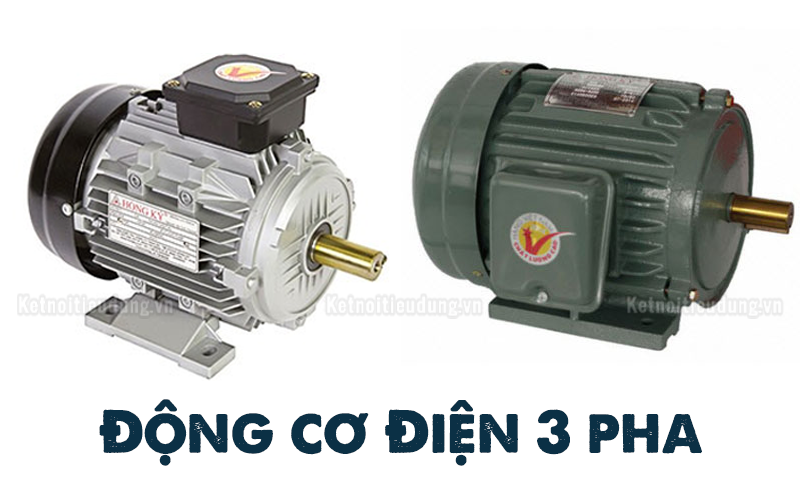

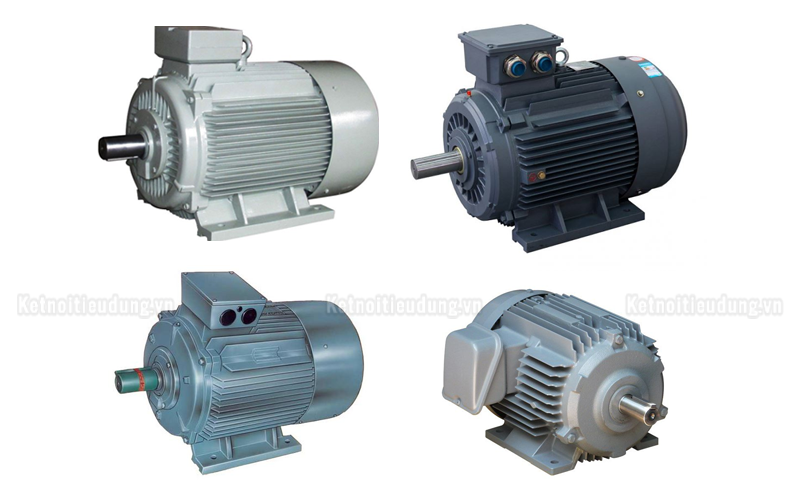

Hình ảnh minh họa các động cơ điện 3 pha
Cấu tạo và nguyên lý hoạt động của động cơ điện 3 pha

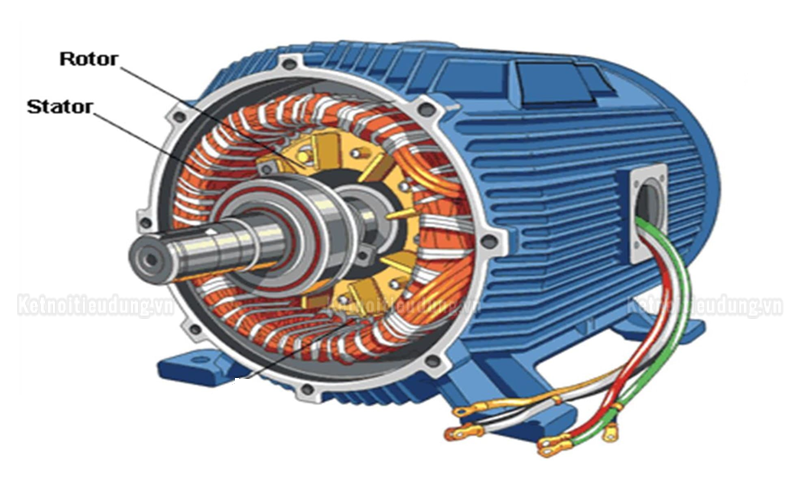

Cấu tạo của động cơ điện 3 pha gồm những gì?
Động cơ điện 3 pha là một dạng máy điện không đồng bộ chạy bằng dòng điện xoay chiều 3 pha
Về cơ bản, cấu tạo động cơ điện 3 pha gồm hai bộ phận điện từ chính là Stator và Rotor, kết hợp với trục, vòng bi, quạt làm mát và các bộ phận cơ khí khác.
Stator
Stator là phần đứng yên bên ngoài của động cơ. Bộ phận này thường gồm lõi thép kỹ thuật điện được ghép từ nhiều lá thép mỏng và các cuộn dây được bố trí trong các rãnh của lõi thép. Khi cấp nguồn điện 3 pha vào các cuộn dây, Stator tạo ra một từ trường quay. Từ trường này tác động lên Rotor và tạo ra mô-men quay.
Rotor
Rotor là phần quay nằm bên trong Stator. Tùy thiết kế động cơ, Rotor có thể là Rotor lồng sóc hoặc Rotor dây quấn. Rotor lồng sóc có kết cấu đơn giản, chắc chắn và ít yêu cầu bảo dưỡng nên được sử dụng rất phổ biến trong các loại motor 3 pha công nghiệp.
Rotor dây quấn sử dụng các cuộn dây được nối với vòng trượt, cho phép kết nối thêm điện trở bên ngoài trong một số ứng dụng cần mô-men khởi động cao hoặc điều khiển đặc tính khởi động.
Trục động cơ
Trục được nối với Rotor và truyền mô-men xoắn từ động cơ sang thiết bị cần dẫn động như bơm, quạt, hộp số hoặc băng tải. Khi thay thế motor, kích thước và kết cấu trục là thông số cần kiểm tra vì hai động cơ có cùng công suất chưa chắc có thể lắp thay thế trực tiếp cho nhau.
Vòng bi
Vòng bi giúp trục và Rotor quay ổn định, đồng thời giảm ma sát trong quá trình vận hành. Tình trạng vòng bi có ảnh hưởng trực tiếp đến độ rung, tiếng ồn và nhiệt độ của động cơ. Nếu motor xuất hiện tiếng kêu bất thường hoặc rung mạnh, vòng bi là một trong những bộ phận cần được kiểm tra.
Quạt và hệ thống làm mát
Motor công nghiệp thường có quạt làm mát để hỗ trợ đưa nhiệt ra khỏi thân động cơ trong quá trình hoạt động. Nếu các khe thông gió bị bụi bẩn che kín hoặc quạt làm mát gặp vấn đề, nhiệt độ động cơ có thể tăng cao và ảnh hưởng đến tuổi thọ của lớp cách điện cuộn dây.
Nguyên lý hoạt động

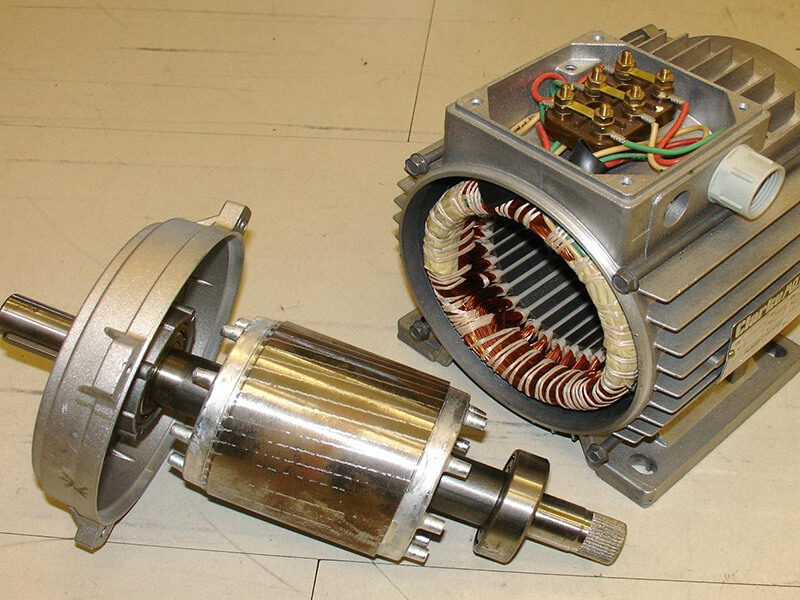

Động cơ điện 3 pha hoạt động dựa trên cơ chế quay của Stator và Rotor
Khi mắc động cơ vào mạng điện xoay chiều sẽ tạo ra nguồn điện 3 pha đi vào trong Stator với 3 cuộn dây giống nhau. Lúc này, khoảng cách giữa 3 cuộn dây sẽ tạo nên từ trường quay theo một tần số nhất định của dòng điện xoay chiều. Sau đó, bộ phận Rotor cũng nhận được một lượng từ trường quay và tiến hành quay xung quanh trục với lực quay của trục quay từ trường. Rotor quay và làm các máy khác chuyển động.
Những tiêu chí phân loại động cơ điện 3 pha
Hiện nay, có rất nhiều loại động cơ điện 3 pha nên anh em có thể phân loại theo các tiêu chí về kích thước, tốc độ quay, đặc tính cơ khí, mức công suất và ứng dụng.
Có thể phân loại động cơ điện 3 pha theo các tiêu chí về kích thước, tốc độ quay, đặc tính cơ khí,...

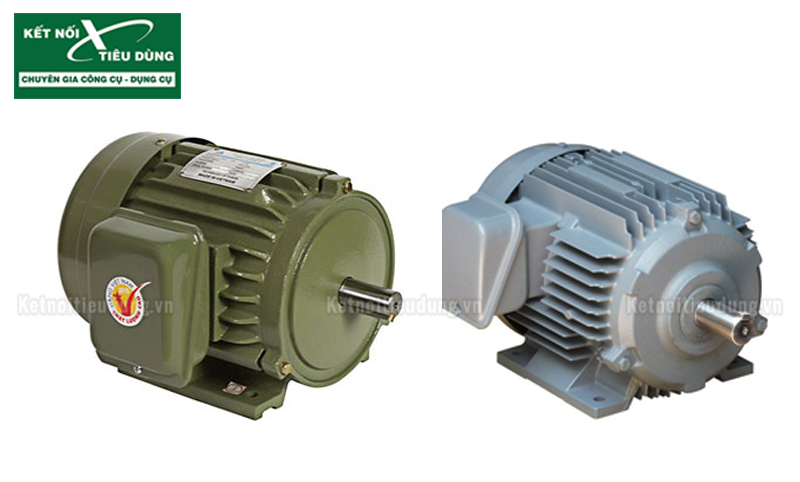

Phân loại động cơ điện 3 pha theo kích thước

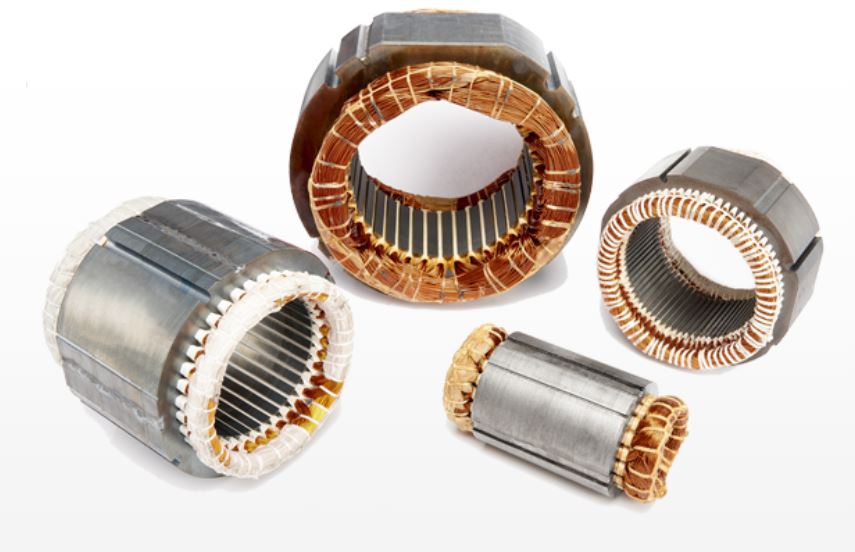

Motor 3 pha bao gồm có 3 loại lớn, vừa và nhỏ khi phân loại theo kích thước Stator
Khi phân loại theo kích thước của bộ phận Stator, motor 3 pha bao gồm có 3 loại lớn, vừa và nhỏ.
Motor 3 pha loại lớn: Có đường kính bên ngoài lõi thép Stator lớn hơn 99mm, chiều cao trung tâm của động cơ điện lớn hơn 630mm.
Motor 3 pha loại vừa: Có đường kính bên ngoài lõi thép Stator nằm trong khoảng từ 560 - 990mm, chiều cao trung tâm của động cơ nằm trong khoảng từ 355 - 630mm.
Motor 3 pha mini (loại nhỏ): Có đường kính bên ngoài lõi thép Stator nằm trong khoảng từ 25 - 560mm, chiều cao trung tâm của động cơ nằm trong khoảng từ 90 - 315mm.
Phân loại động cơ điện 3 pha theo tốc độ quay
.png)

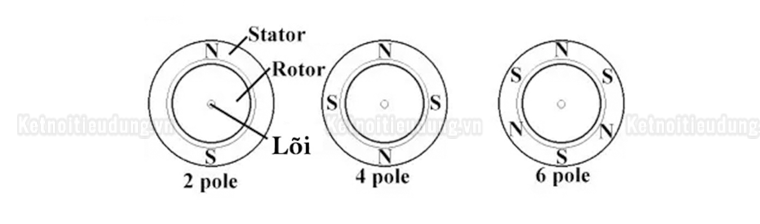

Phân loại motor điện 3 pha theo tốc độ quay
Khi phân loại theo tốc độ quay, motor điện được chia thành 4 tốc độ trục là 2 pole, 4 pole, 6 pole và 8 pole.
Motor động cơ điện tua nhanh 2 pole 2800 vòng/phút (hay còn gọi là motor điện 2800 2900 3000): Theo lý thuyết, tốc độ của động cơ là 3000 vòng/phút nhưng trên thực tế, tốc độ giảm xuống còn khoảng 2800 - 2900 vòng/phút do trừ hao trượt và tải.
Motor động cơ điện tua chậm 4 pole 1400 vòng/phút (hay còn gọi là motor điện 1400 1450 1500): Theo lý thuyết, tốc độ của động cơ là 1500 vòng/phút nhưng trên thực tế, tốc độ giảm xuống còn khoảng 1400 - 1450 vòng/phút do trừ hao trượt và tải.
Như vậy, anh em có thể thấy tốc độ của motor trục 4 pole giảm một nửa so với trục 2 pole vì khi này, cứ 2 chu kỳ quay của nguồn thì Rotor mới hoàn thành 1 chu kỳ quay. Chính vì vậy mà lượng điện năng tiêu thụ cho động cơ trục 4 pole sẽ gấp đôi động cơ trục 2 pole, dẫn đến mô-men xoắn cũng sẽ lớn gấp đôi, tốc độ quay giảm một nửa.
Motor động cơ điện tua nhanh 6 pole 900 vòng/phút (hay còn gọi là motor điện 900 960 1000): Theo lý thuyết, tốc độ của động cơ là 1000 vòng/phút nhưng trên thực tế, tốc độ giảm xuống còn khoảng 900 - 960 vòng/phút do trừ hao trượt và tải.
Motor động cơ điện tua nhanh 8 pole 700 vòng/phút (hay còn gọi là motor điện 700 730 750): Theo lý thuyết, tốc độ của động cơ là 750 vòng/phút nhưng trên thực tế, tốc độ giảm xuống còn khoảng 900 - 960 vòng/phút do trừ hao trượt và tải. Đây cũng là động cơ có tốc độ vòng quay thấp nhất.
Phân loại động cơ điện 3 pha theo đặc tính cơ khí
Khi phân loại theo đặc tính cơ khí, động cơ không đồng bộ 3 pha có thể chia thành các loại như sau:
Động cơ điện 3 pha có Rotor lồng sóc thông dụng
Rotor lồng sóc bao gồm có nhiều lớp thép bên trong lõi với các thanh bằng đồng hoặc bằng nhôm
Rotor lồng sóc bao gồm có nhiều lớp thép bên trong lõi với các thanh bằng đồng hoặc bằng nhôm được xếp cách đều nhau và đặt ở dọc theo trục ngoại vi.
Động cơ điện 3 pha có 2 lồng sóc
Động cơ điện 3 pha có 2 lồng sóc đặc biệt

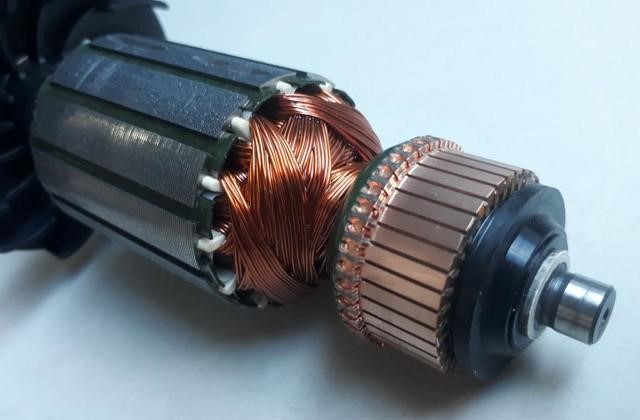

Động cơ điện 3 pha có Rotor quấn dây

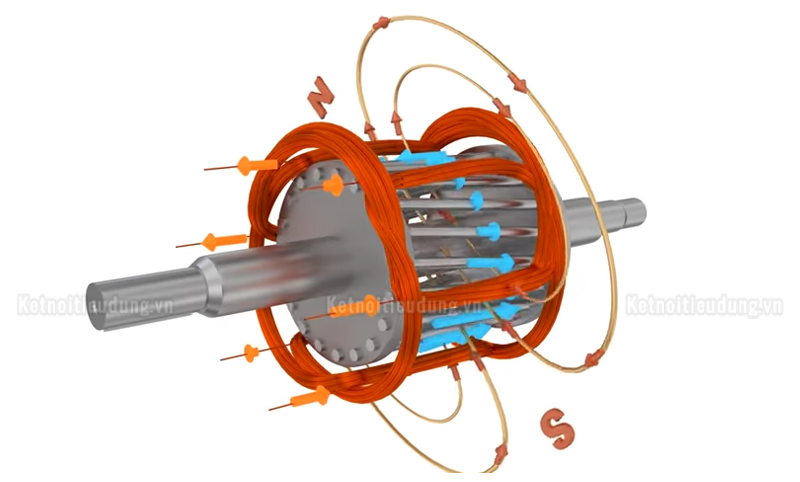

Rotor quấn dây được chế tạo từ cách cán thép chiều ra khỏi lõi Rotor
Rotor quấn dây là một thanh nam châm lớn với các cực được chế tạo từ cách cán thép chiều ra khỏi lõi Rotor. Các cực của nó được cung cấp bởi dòng điện trực tiếp hoặc dòng điện từ hóa bằng nam châm vĩnh cửu.
Phân loại động cơ điện 3 pha theo công suất
Khi phân loại theo công suất, động cơ 3 pha có đầy đủ các mức công suất từ 1HP, 2 HP, cho tới 20 HP,...

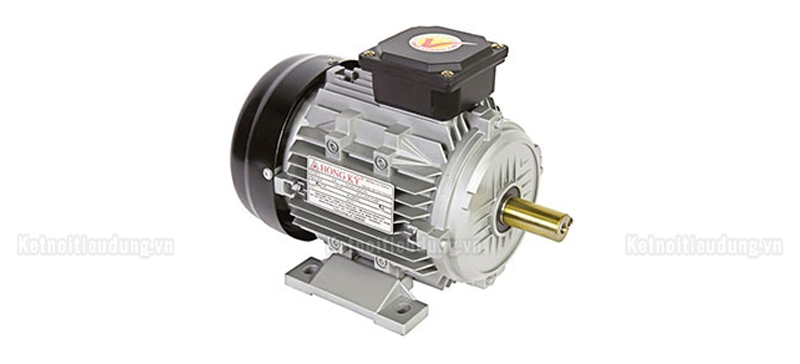

Motor 3 pha mini công suất 1HP Hồng Ký HKM134
Motor 3 pha mini công suất 1HP Hồng Ký HKM134 được sản xuất tại Việt Nam từ thương hiệu có hơn 30 năm kinh nghiệm trong ngành. Máy ứng dụng công nghệ gia công cơ khí CNC từ Nhật Bản để tạo vỏ motor, trục Rotor được cân bằng tự động giúp anh em tiết kiệm điện năng.
Motor 3 pha mini công suất 5HP Hồng Ký HKM534
Motor 3 pha mini công suất 5HP Hồng Ký HKM534 được làm bằng nhôm nguyên chất có độ bền cao, hạn chế bị cong vênh hay móp méo khi va đập. Công suất 5HP giúp con máy ứng dụng hiệu quả trong ứng dụng lò vi sóng để chuyển động đĩa quay, hay trong các máy đọc đĩa (máy chơi CD hay DVD).

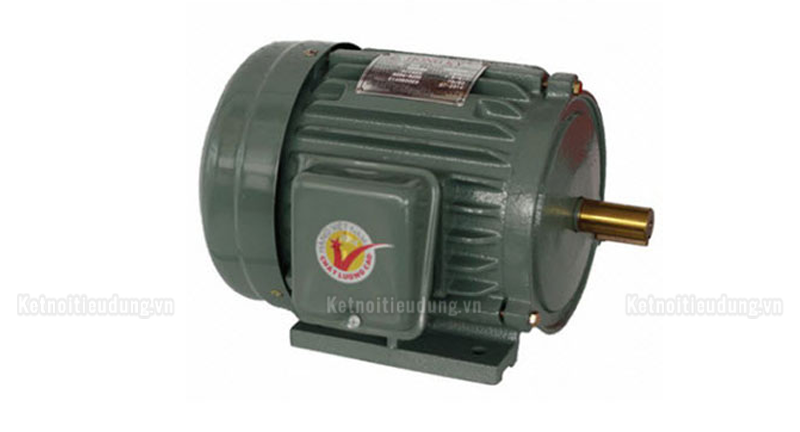

Motor 3 pha công suất 7.5HP Hồng Ký HKM7.534VN
Motor 3 pha công suất 7.5HP Hồng Ký HKM7.534VN có vỏ được làm bằng nhôm, chịu nhiệt tốt và không bị gỉ sét. Mô-tơ được làm từ dây đồng, đem lại khả năng hoạt động vô cùng bền bỉ với mức công suất 7.5HP. Sản phẩm được nhiều anh em sử dụng ở các xưởng cơ khí lắp ráp các máy công cụ, xưởng sản xuất xe hay xưởng đóng tàu.
Phân loại động cơ điện 3 pha theo ứng dụng

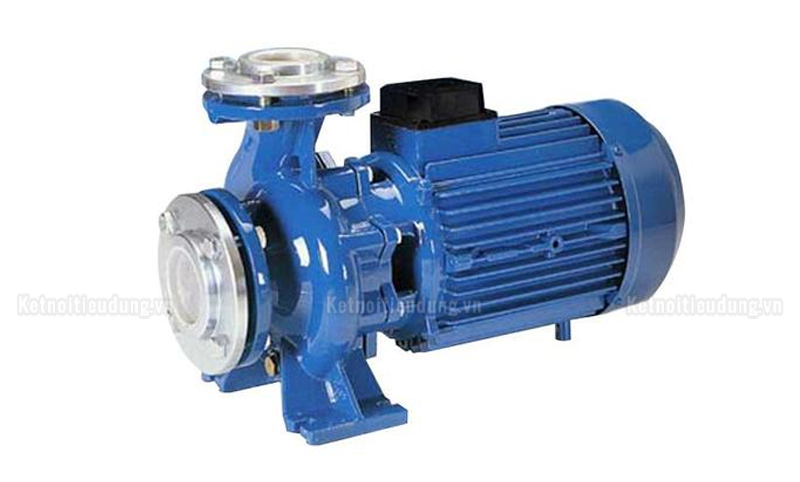

Động cơ điện 3 pha dùng ngoài trời (máy bơm nước) giúp cấp nước cho các hệ thống máy móc
Động cơ điện 3 pha được ứng dụng trong nhiều lĩnh vực và ngành nghề khác nhau như:
Động cơ điện 3 pha dùng ngoài trời như máy bơm nước cấp nước cho tháp tản nhiệt
Động cơ điện 3 pha ẩm nhiệt dùng trong ứng dụng cho nồi hơi
Động cơ điện 3 pha khô nhiệt trong ứng dụng sản xuất thực phẩm, hệ thống phòng cháy chữa cháy,..
Động cơ điện 3 pha dùng trên tàu biển
Động cơ điện 3 pha dùng trong công nghiệp hóa học
Cách chọn động cơ điện 3 pha phù hợp
Để lựa chọn đúng motor, có thể kiểm tra theo thứ tự sau:
Xác định thiết bị cần dẫn động: Xác định motor sẽ chạy máy bơm, quạt, băng tải, máy nén hay thiết bị nào. Đặc tính của tải ảnh hưởng trực tiếp đến yêu cầu về công suất và mô-men.
Kiểm tra công suất: Đối chiếu công suất motor hiện tại hoặc yêu cầu của nhà sản xuất thiết bị. Không nên tự ý tăng công suất quá nhiều nếu chưa kiểm tra hệ thống điện và cơ khí.
Kiểm tra điện áp và tần số: Xác định nguồn điện đang sử dụng là bao nhiêu V và 50 Hz hay tần số khác. Đây là thông số bắt buộc phải phù hợp với motor và hệ thống điều khiển.
Kiểm tra tốc độ và số cực: Xác định thiết bị cần tốc độ bao nhiêu RPM. Từ đó lựa chọn motor 2P, 4P, 6P, 8P hoặc kết hợp với hộp giảm tốc/biến tần nếu cần.
Kiểm tra kiểu lắp và kích thước cơ khí: Kiểm tra B3, B5, B35, đường kính trục, chiều dài trục, kích thước chân đế và các khoảng cách lắp đặt.
Xem xét môi trường làm việc: Motor sử dụng trong nhà máy, ngoài trời, môi trường nhiều bụi, ẩm, nhiệt độ cao hoặc khu vực đặc biệt sẽ có yêu cầu khác nhau về cấp bảo vệ và cấu hình.
Kiểm tra hiệu suất và chế độ làm việc: Nếu motor vận hành liên tục nhiều giờ mỗi ngày, nên chú ý đến cấp hiệu suất IE và Duty để kiểm soát chi phí vận hành cũng như tuổi thọ thiết bị.
Kết Nối Tiêu Dùng cung cấp các loại động cơ điện 3 pha chính hãng, giá tốt
Kết Nối Tiêu Dùng cung cấp các loại động cơ điện 3 pha chính hãng, giá tốt
Việc lựa chọn motor 3 pha phù hợp không chỉ dựa vào công suất mà cần xem xét đồng thời tốc độ, điện áp, số cực, kiểu lắp, môi trường làm việc và đặc tính của thiết bị cần dẫn động. Kết Nối Tiêu Dùng cung cấp nhiều dòng motor điện 3 pha chính hãng, phù hợp cho nhiều nhu cầu sử dụng trong công nghiệp và dân dụng. Nếu chưa xác định được loại motor cần mua, bạn có thể cung cấp hình ảnh nameplate hoặc model motor cũ để được tư vấn theo thông số thực tế.
