Cách quấn motor là một trong những kỹ thuật quan trọng khi sửa chữa và phục hồi động cơ điện bị cháy, chập hoặc hư hỏng dây quấn. Tuy nhiên, mỗi loại motor điện có cấu tạo dây quấn, số rãnh, số cực, bước quấn và thông số dây khác nhau nên không thể chỉ dựa vào công suất để xác định cách quấn.
Vậy cách quấn motor 1 pha và 3 pha có gì khác nhau? Quấn motor máy bơm cần lưu ý những gì? Trước khi tháo dây cũ cần ghi lại những thông số nào? Bài viết dưới đây sẽ hướng dẫn quy trình quấn motor điện cơ bản, đồng thời giúp bạn hiểu khi nào nên quấn lại và khi nào nên thay motor mới.
Những nội dung chính
Quấn lại motor giúp phục hồi động cơ khi dây quấn bị cháy, chập hoặc hư hỏng.
Quấn motor đúng cách cần xác định số rãnh, số cực, số vòng, cỡ dây, bước quấn và sơ đồ đấu nối.
Motor 1 pha, 3 pha và motor máy bơm có cấu tạo dây quấn khác nhau, không thể áp dụng một cách quấn chung.
Sau khi quấn cần kiểm tra cách điện, điện trở và chạy thử để đảm bảo motor hoạt động ổn định, không nóng hoặc cháy lại.
Quấn motor điện là gì? Khi nào cần quấn lại motor?
Quấn motor điện hay quấn lại motor là quá trình tháo bỏ dây quấn bị hỏng và thay thế bằng hệ thống dây quấn mới phù hợp với thiết kế của động cơ. Đối với các loại động cơ điện cảm ứng thông dụng, phần được quấn lại chủ yếu là dây quấn stator, không phải rotor.
Motor thường cần được kiểm tra và cân nhắc quấn lại khi dây quấn bị cháy, chập vòng, chạm vỏ, suy giảm cách điện hoặc hư hỏng do quá tải, mất pha, nguồn điện không phù hợp, làm mát kém hoặc các nguyên nhân khác.
Một số dấu hiệu thường gặp gồm:
Motor nóng bất thường khi chạy.
Motor phát ra mùi khét.
Motor chạy yếu hoặc không đạt tốc độ bình thường.
Motor phát tiếng ù nhưng không quay hoặc khó khởi động.
Aptomat hoặc thiết bị bảo vệ thường xuyên nhảy.
Motor 3 pha có dòng điện giữa các pha mất cân bằng.
Motor bị rò điện hoặc có dấu hiệu suy giảm cách điện.
Tuy nhiên, những dấu hiệu này không có nghĩa motor chắc chắn phải quấn lại. Cần kiểm tra cả nguồn điện, tải, tụ điện đối với những motor 1 pha có sử dụng tụ, ổ bi, trục, hệ thống làm mát và dây quấn để xác định đúng nguyên nhân.
Cách quấn motor ảnh hưởng đến năng suất hoạt động của động cơ và độ bền của motor
Những lỗi thường gặp ở motor điện
Dây quấn bị cháy chỉ là một trong nhiều nguyên nhân khiến motor hoạt động không ổn định. Việc xác định nguyên nhân trước khi quấn lại rất quan trọng vì nếu chỉ thay dây mà không xử lý nguyên nhân ban đầu, motor có thể tiếp tục bị nóng hoặc cháy lại.
Motor bị nóng quá mức: Motor nóng bất thường có thể liên quan đến quá tải, điện áp không phù hợp, dòng điện cao, thông gió kém, ổ bi có vấn đề hoặc dây quấn bị lỗi.
Motor phát tiếng kêu hoặc rung bất thường: Tiếng ồn không phải lúc nào cũng xuất phát từ dây quấn. Cần kiểm tra thêm ổ bi, rotor, khe hở cơ khí, cánh quạt làm mát và tình trạng lắp ráp.
Motor chạy yếu hoặc khó khởi động: Đối với motor 1 pha có sử dụng tụ, cần kiểm tra cả tụ điện. Tụ không phù hợp hoặc bị hỏng có thể khiến motor khó khởi động, chạy yếu hoặc nóng.
Motor 3 pha bị mất pha: Mất pha hoặc nguồn điện không cân bằng có thể khiến motor 3 pha tăng nhiệt và làm việc bất thường. Cần kiểm tra nguồn, dây dẫn, thiết bị đóng cắt và đầu nối trước khi kết luận dây quấn bị hỏng.
Motor có mùi khét hoặc cháy dây: Đây là dấu hiệu cần dừng vận hành và kiểm tra ngay. Không nên tiếp tục cấp điện cho motor khi đã xuất hiện mùi khét, khói hoặc dấu hiệu cháy dây.
Trước khi quấn motor cần xác định những thông số nào?
Đây là bước rất quan trọng nhưng thường bị bỏ qua khi sửa chữa motor. Không nên tháo toàn bộ dây cũ rồi mới bắt đầu tìm cách xác định lại cấu tạo. Nếu dây cũ vẫn còn nguyên, hãy tận dụng nó làm dữ liệu tham khảo trước khi tháo.
Xác định loại motor
Trước tiên cần xác định motor là:
Motor 1 pha hay 3 pha.
Điện áp định mức.
Công suất.
Tần số.
Tốc độ định mức.
Kiểu động cơ và ứng dụng thực tế.
Đếm số rãnh stator
Số rãnh là một trong những thông số quan trọng để xác định cách bố trí dây quấn. Không nên lấy sơ đồ của một motor khác chỉ vì hai motor có cùng công suất. Hai động cơ cùng công suất vẫn có thể có số rãnh, số cực và kiểu dây quấn khác nhau.
Xác định số cực
Số cực liên quan đến tốc độ từ trường của động cơ và là dữ liệu quan trọng khi xây dựng sơ đồ dây quấn. Do đó, cần kết hợp thông tin trên nameplate với tốc độ và cấu tạo thực tế thay vì chỉ suy đoán từ công suất motor.
Ghi lại số vòng dây
Nếu dây quấn cũ còn nguyên, cần ghi lại số vòng của từng bối dây trước khi tháo. Đây là một trong những thông số quan trọng nhất khi phục hồi motor.
Đo đường kính hoặc cỡ dây
Cần xác định đường kính dây và số sợi song song nếu thiết kế có sử dụng nhiều sợi dây. Không nên tùy ý thay bằng dây có kích thước khác chỉ vì “cùng là dây đồng”.
Xác định bước quấn
Bước quấn cho biết khoảng cách giữa các cạnh của một bối dây trên các rãnh stator. Đây là thông số phải xác định theo cấu tạo cụ thể của từng motor.
Xác định kiểu dây quấn
Tùy động cơ có thể sử dụng các kiểu dây quấn khác nhau như dây quấn đồng tâm, đồng khuôn hoặc các cấu hình dây quấn nhiều lớp. Kiểu dây quấn quyết định cách bố trí các bối dây trong rãnh stator.
Ghi lại đầu và cuối các cuộn dây
Trước khi tháo dây cần đánh dấu và ghi lại các đầu dây, điểm nối giữa các nhóm bối dây và sơ đồ đấu nối. Đối với motor 3 pha, việc xác định chính xác đầu – cuối của các pha đặc biệt quan trọng.
Trước khi quấn motor cần xác định những thông số nào?

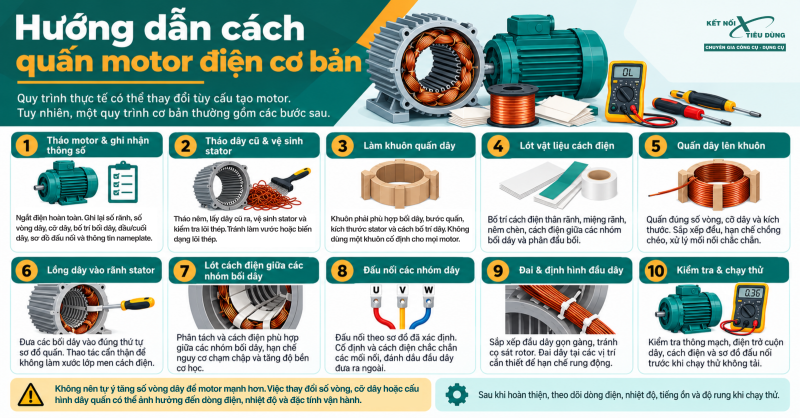

Hướng dẫn cách quấn motor điện cơ bản
Quy trình thực tế có thể thay đổi tùy cấu tạo motor. Tuy nhiên, một quy trình cơ bản thường gồm các bước sau.
Bước 1: Tháo motor và ghi nhận thông số
Ngắt hoàn toàn nguồn điện trước khi tháo motor. Sau đó tháo các bộ phận cần thiết để tiếp cận stator. Trước khi tháo dây cũ, nên chụp ảnh và ghi lại:
Số rãnh.
Số vòng dây.
Cỡ dây.
Cách bố trí bối dây.
Đầu và cuối dây.
Sơ đồ đấu nối.
Các thông tin trên nameplate.
Nếu dây cũ bị cháy hoàn toàn, việc xác định thông số cần dựa thêm vào cấu tạo stator, thông số motor và sơ đồ dây quấn phù hợp.
Bước 2: Tháo dây cũ và vệ sinh stator
Tháo các nêm hoặc vật liệu cố định dây, sau đó lấy dây cũ ra khỏi rãnh stator. Tiếp theo vệ sinh stator và kiểm tra lõi thép. Cần tránh làm xước hoặc biến dạng lõi thép trong quá trình tháo dây vì có thể ảnh hưởng đến khả năng cách điện và chất lượng dây quấn mới.
Bước 3: Làm khuôn quấn dây
Khuôn dùng để tạo hình bối dây trước khi đưa vào stator. Kích thước khuôn phải phù hợp với bối dây thực tế, bước quấn, kích thước stator và cách bố trí dây. Không nên sử dụng một kích thước khuôn cố định cho mọi loại motor.
Bước 4: Lót vật liệu cách điện
Trước khi lồng dây mới vào rãnh, cần bố trí vật liệu cách điện phù hợp giữa dây dẫn và lõi thép. Tùy thiết kế, phần cách điện có thể bao gồm:
Cách điện thân rãnh.
Cách điện miệng rãnh.
Nêm chèn.
Cách điện giữa các nhóm bối dây.
Cách điện tại phần đầu bối.
Vật liệu cách điện phải phù hợp với cấp cách điện và điều kiện nhiệt độ làm việc của motor.

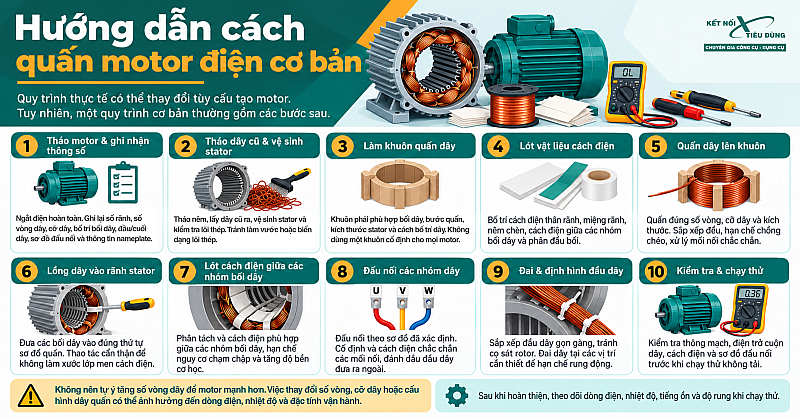

Hướng dẫn cách quấn motor điện cơ bản
Bước 5: Quấn dây lên khuôn
Dây được quấn thành từng bối theo đúng số vòng, cỡ dây và kích thước đã xác định. Các vòng dây cần được sắp xếp đều và hạn chế chồng chéo. Nếu có mối nối, mối nối phải được xử lý chắc chắn và cách điện đầy đủ.
Không nên tự ý tăng số vòng dây với mục đích làm motor “mạnh hơn”. Việc thay đổi số vòng, cỡ dây hoặc cấu hình dây quấn có thể làm thay đổi dòng điện, từ thông, nhiệt độ và đặc tính vận hành của động cơ.
Bước 6: Lồng dây vào rãnh stator
Các bối dây được đưa vào rãnh theo đúng thứ tự của sơ đồ dây quấn. Khi lồng dây cần thao tác cẩn thận để tránh làm xước lớp men cách điện của dây đồng. Sau khi các cạnh bối dây nằm đúng vị trí, tiến hành chèn cách điện miệng rãnh và cố định dây.
Bước 7: Lót cách điện giữa các nhóm bối dây
Các nhóm bối dây cần được phân tách và cách điện phù hợp, đặc biệt tại những vị trí có nguy cơ tiếp xúc giữa các pha hoặc giữa dây với lõi thép. Mục đích của bước này là hạn chế nguy cơ chạm chập khi motor hoạt động và giúp hệ thống dây quấn có độ bền cơ học tốt hơn.
Bước 8: Đấu nối các nhóm dây
Sau khi lồng đầy đủ các bối dây, tiến hành đấu nối theo sơ đồ đã xác định. Các mối nối phải được cố định và cách điện chắc chắn. Đầu dây đưa ra ngoài cũng cần được đánh dấu để thuận tiện cho quá trình đấu nối và kiểm tra sau này.
Bước 9: Đai và định hình đầu dây
Hai đầu dây quấn cần được định hình gọn gàng, tránh cọ sát với rotor khi lắp ráp. Tiến hành đai dây tại các vị trí cần thiết để cố định đầu bối và hạn chế rung động trong quá trình motor hoạt động.
Bước 10: Kiểm tra và chạy thử
Không nên cấp điện ngay sau khi vừa hoàn thành dây quấn. Trước tiên cần kiểm tra thông mạch, điện trở cuộn dây, cách điện và sơ đồ đấu nối. Sau đó mới tiến hành chạy thử không tải và theo dõi dòng điện, nhiệt độ, tiếng ồn và độ rung.
Khi quấn motor đòi hỏi bạn phải có tính kiên nhẫn và kĩ càng để tránh ra sai sót
Cách quấn motor điện 1 pha
Motor 1 pha thường gồm cuộn làm việc, cuộn phụ và có thể sử dụng tụ điện để hỗ trợ khởi động. Do mỗi motor có cấu tạo khác nhau, cần xác định đúng thông số trước khi tháo và quấn lại, gồm: điện áp, công suất, tốc độ, số rãnh, số cực, kiểu dây quấn, số vòng, cỡ dây và sơ đồ đấu dây. Với motor có tụ, cần kiểm tra thêm thông số và cách đấu tụ.
Quy trình cơ bản gồm:
Ghi nhận thông số và sơ đồ dây cũ
Tháo dây hỏng
Quấn dây mới đúng số vòng, cỡ dây và bước quấn
Lồng dây vào rãnh stator
Đấu cuộn làm việc, cuộn phụ và tụ
Kiểm tra cách điện, điện trở
Chạy thử
Đối với motor máy bơm, motor không khởi động chưa chắc do dây quấn. Cần kiểm tra thêm tụ điện, nguồn điện, rotor, bạc đạn và cánh bơm trước khi quyết định quấn lại.

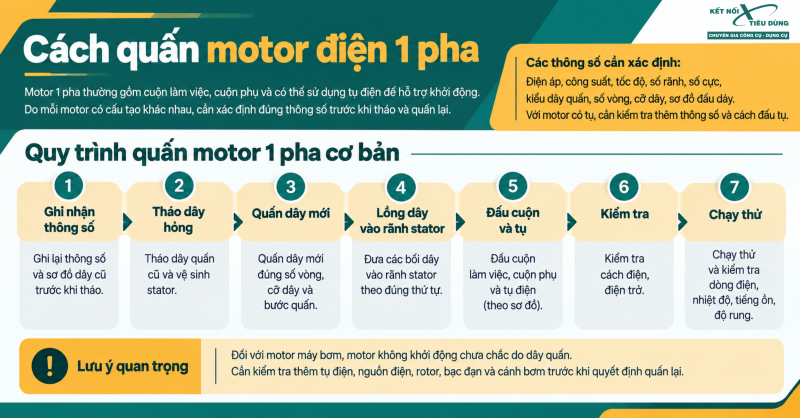

Cách quấn motor điện 1 pha
Cách quấn motor điện 3 pha
Motor 3 pha có ba hệ dây quấn tương ứng với ba pha. Trước khi quấn lại cần xác định số rãnh, số cực, kiểu và bước quấn, số vòng, cỡ dây, các nhóm bối dây và đầu – cuối từng pha. Những thông số này quyết định sơ đồ dây quấn phù hợp cho từng motor.
Quy trình cơ bản gồm:
Ghi nhận thông số
Tháo dây cũ
Xác định sơ đồ và thông số dây quấn
Quấn và lồng dây vào stator
Đấu nối các pha
Kiểm tra điện trở, cách điện
Chạy thử không tải và có tải.
Sau khi quấn, motor 3 pha có thể được đấu sao (Y) hoặc tam giác (Δ) tùy theo nameplate và điện áp nguồn. Không nên tự ý thay đổi kiểu đấu vì có thể khiến motor hoạt động sai thông số hoặc bị quá dòng.
Lưu ý: Không có một cách quấn cố định cho tất cả motor 1 pha hoặc 3 pha. Hai motor cùng công suất vẫn có thể khác số rãnh, số cực, số vòng và cỡ dây. Vì vậy, cần dựa trên thông số thực tế của đúng motor trước khi quấn lại.
Có thể tham khảo thêm cách quấn dây động cơ điện 3 pha cơ bản để tìm hiểu chuyên sâu hơn.

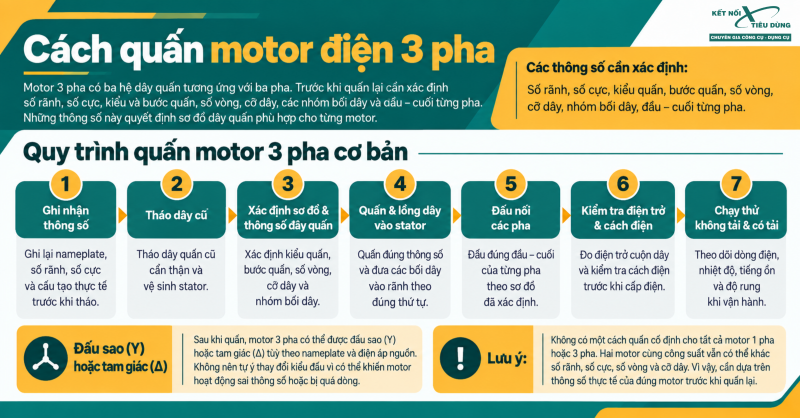

Cách quấn motor điện 3 pha
Quấn motor điện cho máy bơm cần lưu ý gì?
Quấn motor máy bơm là nhu cầu khá phổ biến khi động cơ máy bơm bị cháy dây, chập hoặc hoạt động không ổn định. Tuy nhiên, không có một cách quấn chung cho tất cả motor máy bơm. Trước khi quấn lại cần xác định:
Máy bơm sử dụng motor 1 pha hay 3 pha.
Công suất motor.
Điện áp.
Tốc độ.
Số rãnh stator.
Số cực.
Kiểu dây quấn.
Số vòng và cỡ dây.
Sơ đồ đấu dây.
Tụ điện nếu là motor 1 pha có sử dụng tụ.
Khi quấn motor bạn nên tuân thủ theo những quy định đặt ra để phù hợp và đúng chuẩn
Máy bơm không chạy có phải do cháy motor?
Không nhất thiết. Nếu máy bơm không chạy, nên kiểm tra lần lượt:
Nguồn điện → dây dẫn → công tắc/thiết bị bảo vệ → tụ điện nếu có → tình trạng cơ khí → dây quấn motor.
Nếu motor có tiếng ù nhưng không quay, cần kiểm tra cả tụ điện, rotor, cánh bơm và tình trạng kẹt cơ khí trước khi quyết định quấn lại.
Không nên xác định cách quấn motor điện chỉ dựa vào công suất
Ví dụ, không thể mặc định: Motor máy bơm 750W = một số vòng dây cố định. Hai motor cùng công suất vẫn có thể khác số rãnh, số cực, cỡ dây và kiểu dây quấn. Do đó, nếu dây cũ còn nguyên, nên ghi nhận thông số trước khi tháo. Nếu dây đã cháy hoàn toàn, cần dựa vào thiết kế và thông số kỹ thuật của đúng motor để xác định cấu hình dây quấn.
Vì sao motor điện quấn lại vẫn bị nóng hoặc cháy?
Motor sau khi quấn lại vẫn có thể nóng hoặc cháy nếu nguyên nhân ban đầu chưa được xử lý hoặc dây quấn mới không phù hợp. Một số nguyên nhân có thể gồm:
Quấn sai số vòng: Số vòng không phù hợp có thể làm thay đổi đặc tính điện từ và dòng điện của motor.
Sử dụng sai cỡ dây: Cỡ dây không phù hợp với thiết kế có thể ảnh hưởng đến khả năng mang dòng và nhiệt độ của dây quấn.
Đấu sai sơ đồ: Đấu sai đầu – cuối hoặc sai cấu hình pha có thể khiến motor hoạt động bất thường.
Cách điện không đảm bảo: Dây bị xước men hoặc cách điện giữa dây và lõi thép không đạt yêu cầu có thể gây chạm chập.
Không xử lý nguyên nhân gây cháy ban đầu: Nếu motor cháy do quá tải, mất pha, kẹt cơ khí hoặc làm mát kém mà chỉ thay dây quấn, sự cố có thể lặp lại.
Vì vậy, quấn lại dây chỉ là một phần của quá trình sửa chữa motor. Cần tìm và xử lý nguyên nhân khiến dây quấn bị hỏng.
Cách kiểm tra motor điện sau khi quấn
Sau khi hoàn thành dây quấn, cần kiểm tra trước khi đưa motor vào vận hành.
Kiểm tra thông mạch: Đảm bảo các cuộn dây không bị đứt và các mối nối được thực hiện đúng.
Kiểm tra điện trở cuộn dây: Đo điện trở của các cuộn dây để phát hiện bất thường. Đối với motor 3 pha, cần chú ý sự cân bằng giữa các pha.
Kiểm tra cách điện: Kiểm tra cách điện giữa dây quấn và vỏ motor để phát hiện nguy cơ rò điện hoặc chạm vỏ.
Kiểm tra đầu – cuối dây: Đảm bảo các nhóm dây được nhận diện và đấu đúng theo sơ đồ.
Chạy thử không tải: Khi chạy thử cần theo dõi: Dòng điện, tiếng ồn, độ rung, nhiệt độ, tốc độ, mùi bất thường. Nếu motor nóng nhanh, rung mạnh, phát tiếng kêu bất thường hoặc dòng điện cao, cần dừng kiểm tra thay vì tiếp tục vận hành.
Kiểm tra khi có tải: Sau khi motor hoạt động ổn định ở trạng thái không tải, mới tiến hành kiểm tra với thiết bị mà motor dẫn động như máy bơm, quạt, máy nén hoặc máy móc sản xuất.
Nên quấn lại motor hay mua motor mới?
Không phải motor bị cháy dây nào cũng nên quấn lại. Cần đánh giá tổng thể tình trạng motor và so sánh chi phí sửa chữa với chi phí thay mới. Nên cân nhắc quấn lại khi:
Dây quấn bị hỏng nhưng stator và rotor còn tốt.
Trục và ổ bi vẫn hoạt động tốt.
Vỏ motor còn nguyên vẹn.
Motor có giá trị hoặc model khó thay thế.
Chi phí quấn lại hợp lý so với giá trị của motor.
Nên cân nhắc mua motor mới khi:
Motor đã sử dụng lâu năm và xuống cấp nhiều.
Motor đã cháy dây nhiều lần.
Rotor, trục, ổ bi hoặc vỏ motor cũng bị hư hỏng.
Chi phí phục hồi gần bằng motor mới.
Thiết bị yêu cầu vận hành ổn định trong thời gian dài.
Muốn chủ động về bảo hành và phụ tùng thay thế.
Khi cần thay mới, người dùng nên lựa chọn motor dựa trên công suất, điện áp, tốc độ, kiểu lắp đặt, kích thước trục, kích thước chân đế và ứng dụng thực tế, thay vì chỉ chọn motor có cùng số HP.
Kết luận
Cách quấn motor không đơn giản chỉ là quấn dây mới lên khuôn rồi đưa vào stator. Để motor hoạt động ổn định, cần xác định đúng số rãnh, số cực, kiểu dây quấn, bước quấn, số vòng, cỡ dây và sơ đồ đấu nối của từng động cơ.
Đặc biệt, cách quấn motor 1 pha, cách quấn motor 3 pha và quấn motor máy bơm có những yêu cầu khác nhau. Không nên áp dụng một sơ đồ hoặc một bảng số vòng dây cố định cho mọi motor chỉ vì chúng có cùng công suất.
Nếu motor bị cháy hoặc hư hỏng, hãy kiểm tra nguyên nhân trước khi quyết định quấn lại. Trong trường hợp motor đã xuống cấp hoặc chi phí phục hồi không còn hợp lý, thay một động cơ mới đúng thông số có thể giúp thiết bị vận hành ổn định và tiết kiệm hơn về lâu dài.
